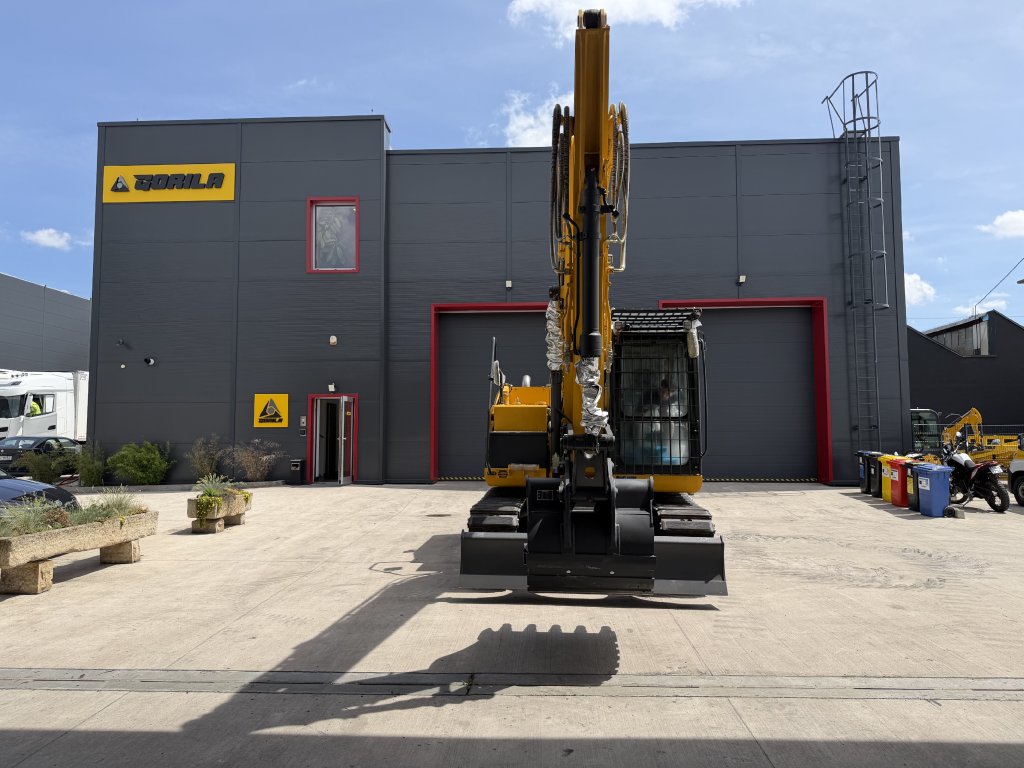

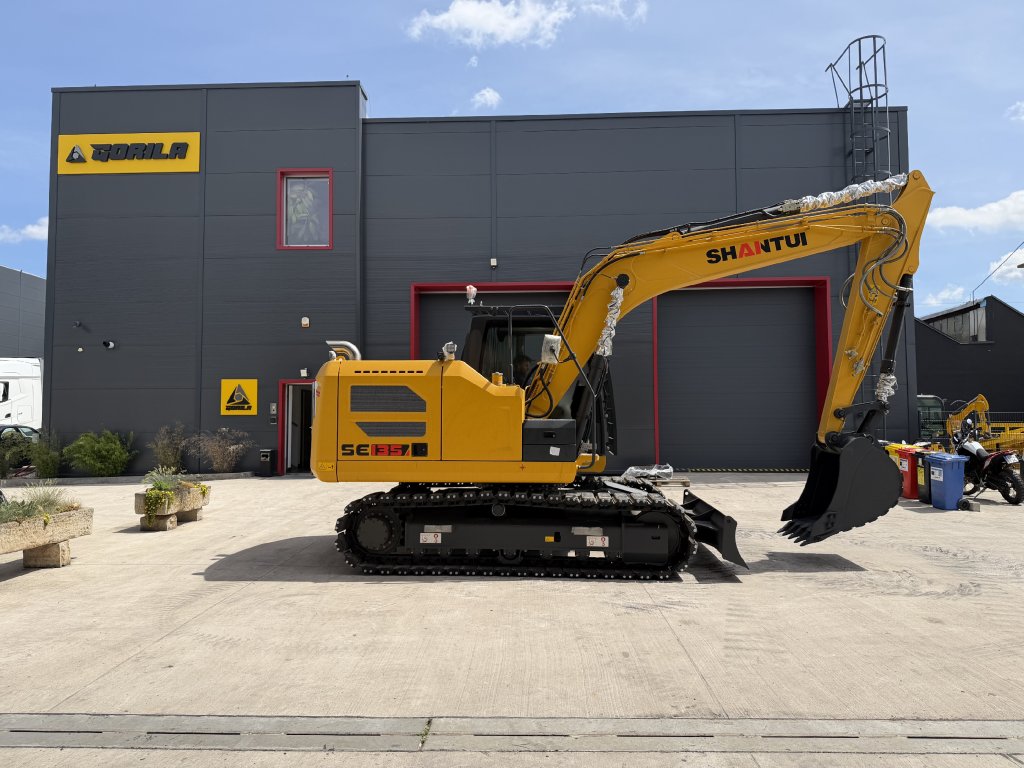

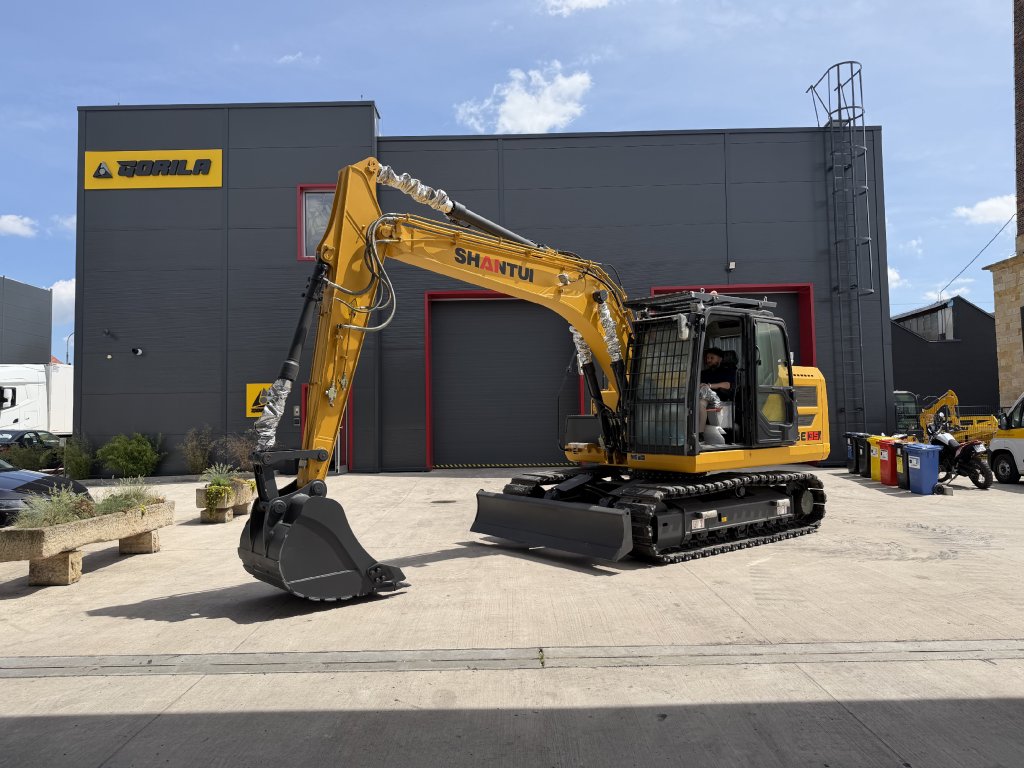

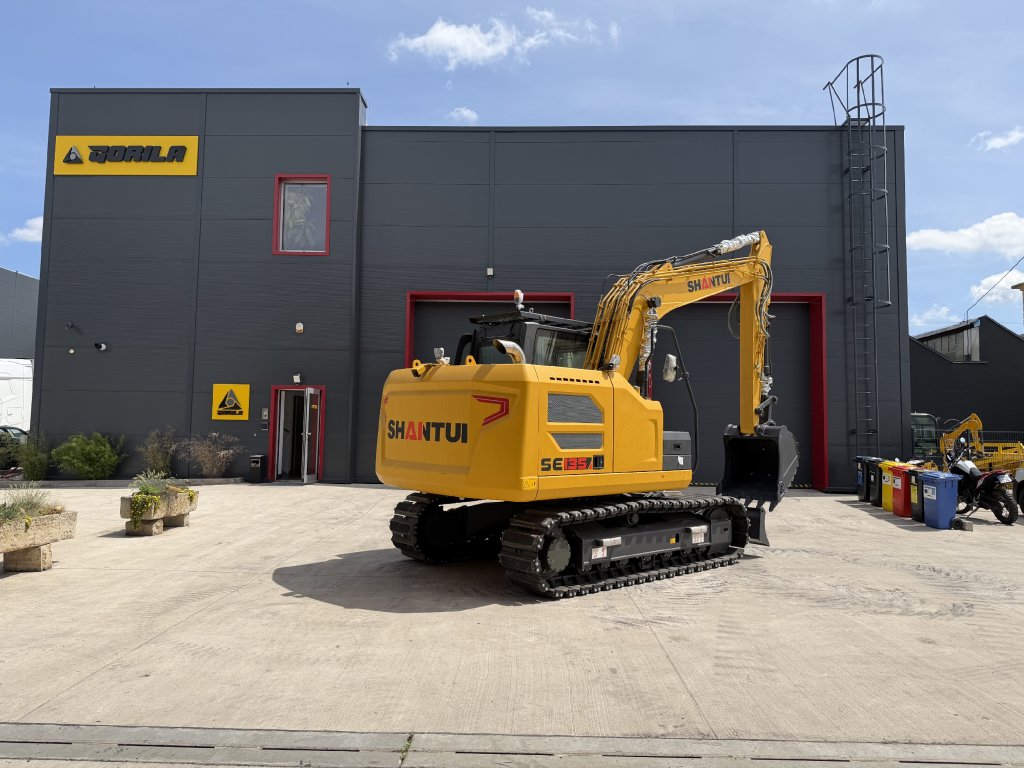

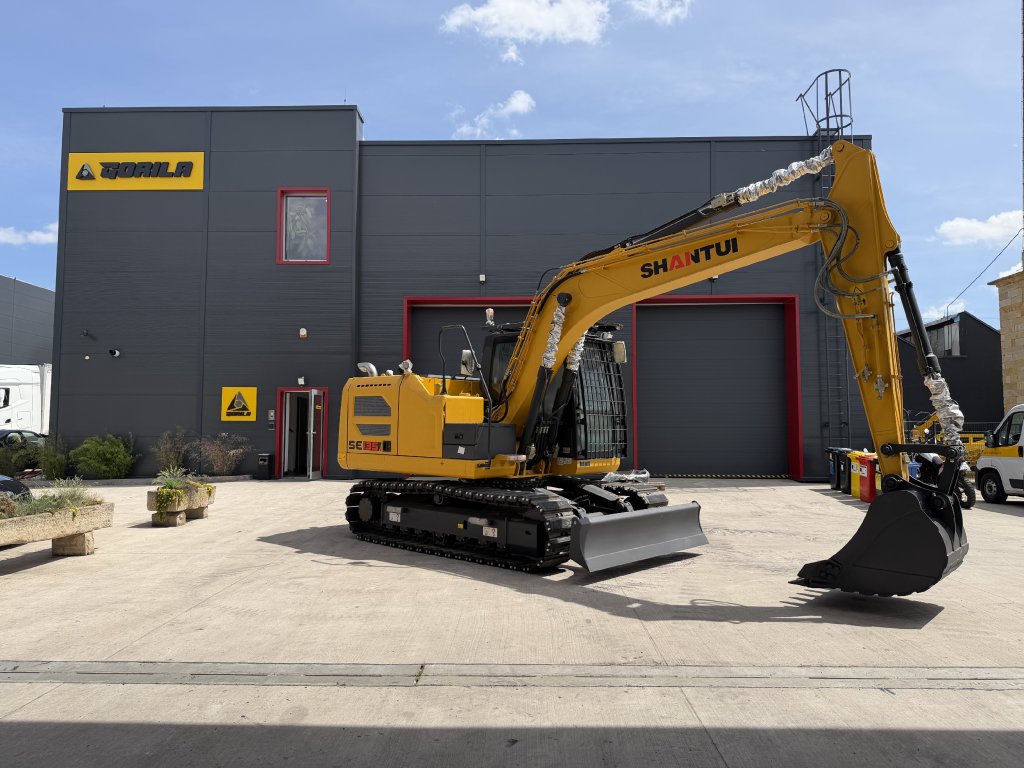

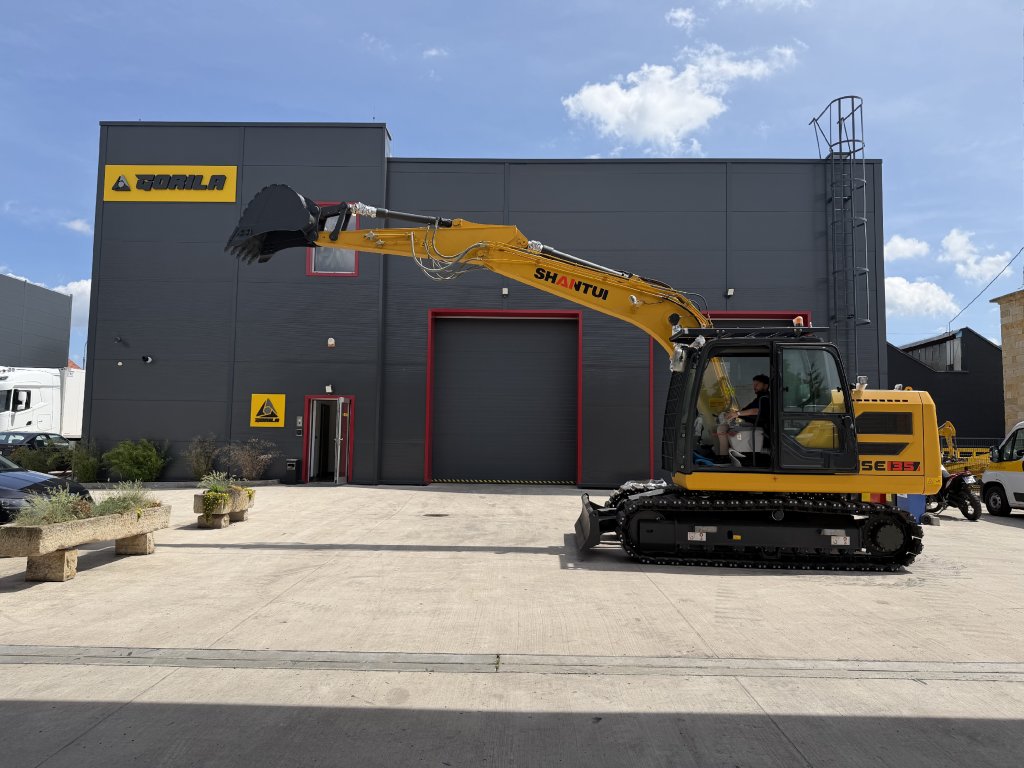

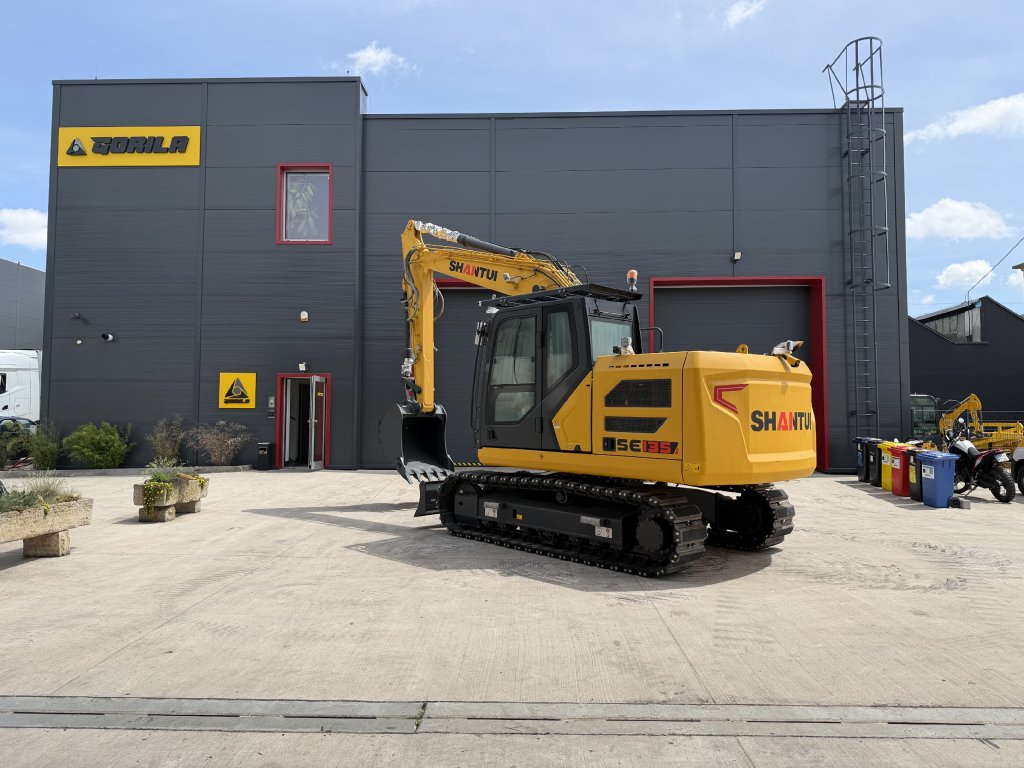

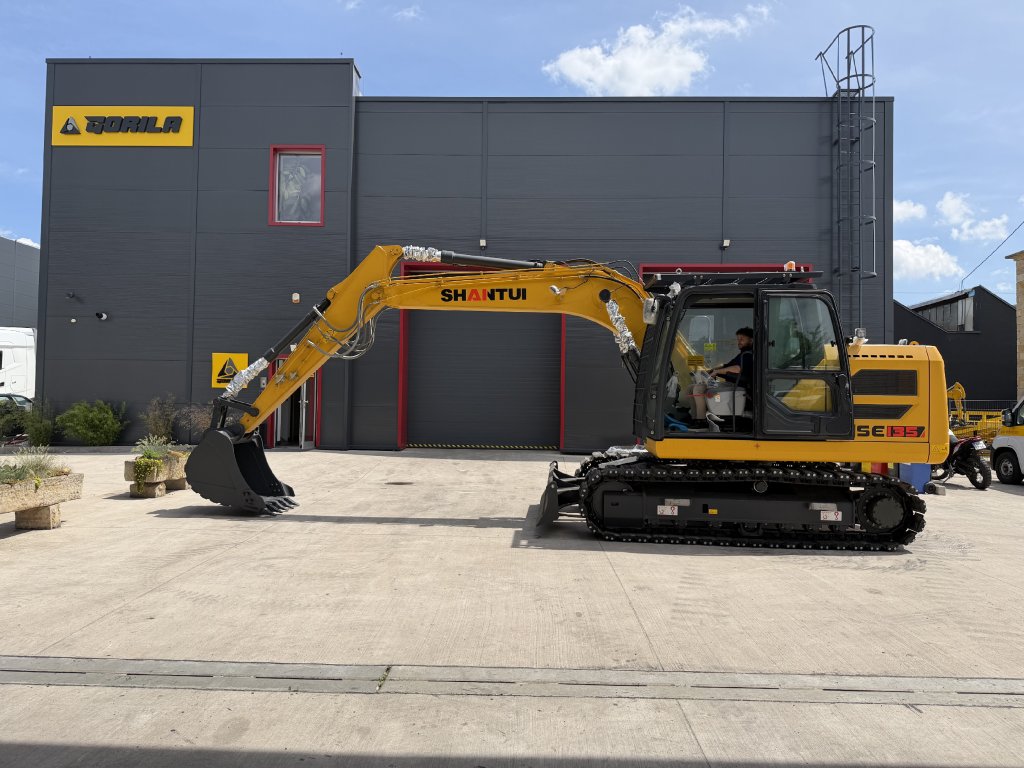

Pásový bagr SHANTUI SE135
SE135 je pásové rypadlo s provozní hmotností 14,6 tuny, vhodné pro zemní, výkopové i stavební práce. Spojuje úsporný provoz, vysoký výkon a stabilitu i v náročných podmínkách.
- provozní hmotnost 14,6 t
- motor Cummins s výkonem 90 kW
- hloubicí síla až 97 kN
- maximální hloubka výkopu 5,49 m
- robustní a odolná konstrukce
- stabilní podvozek

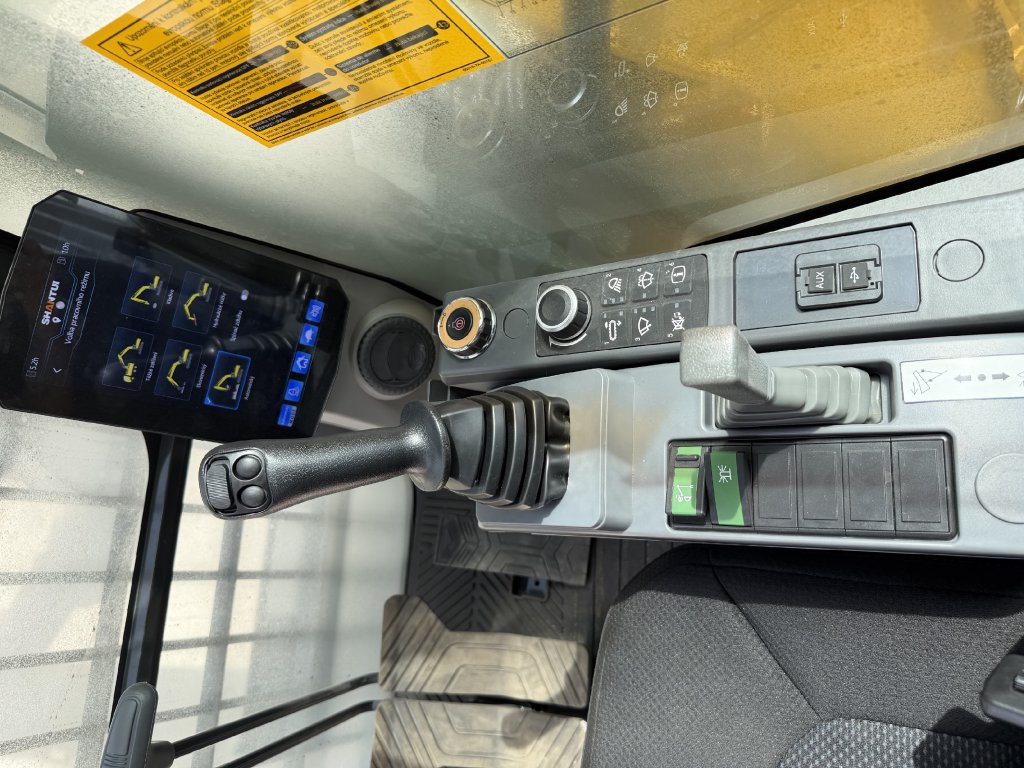

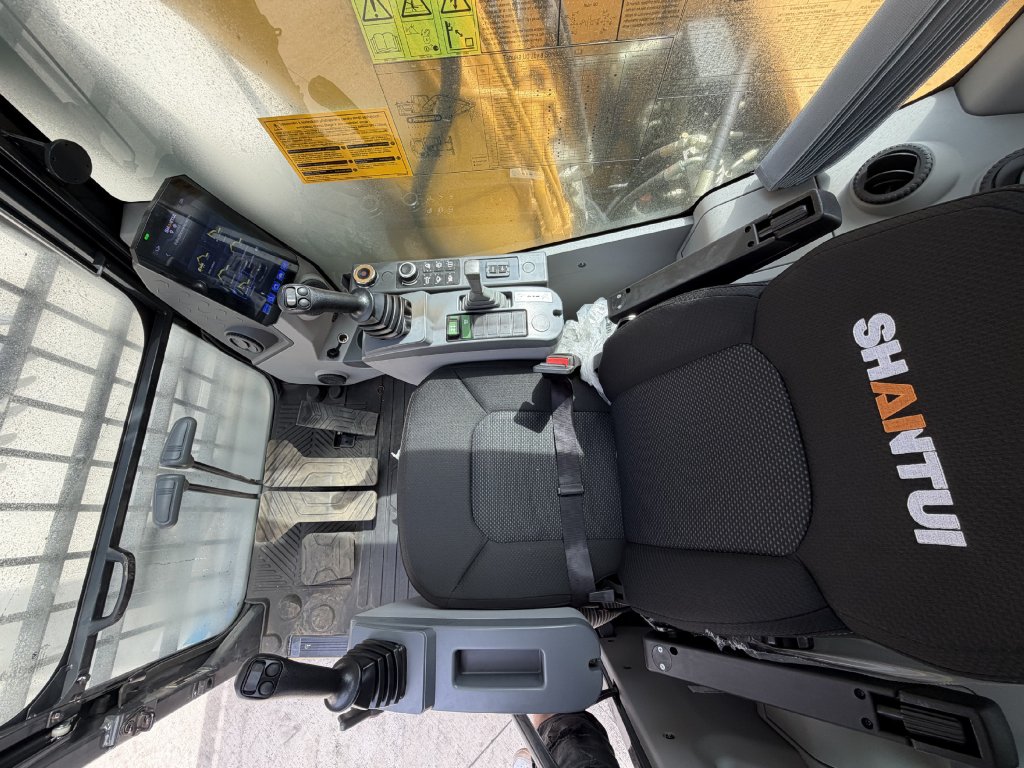

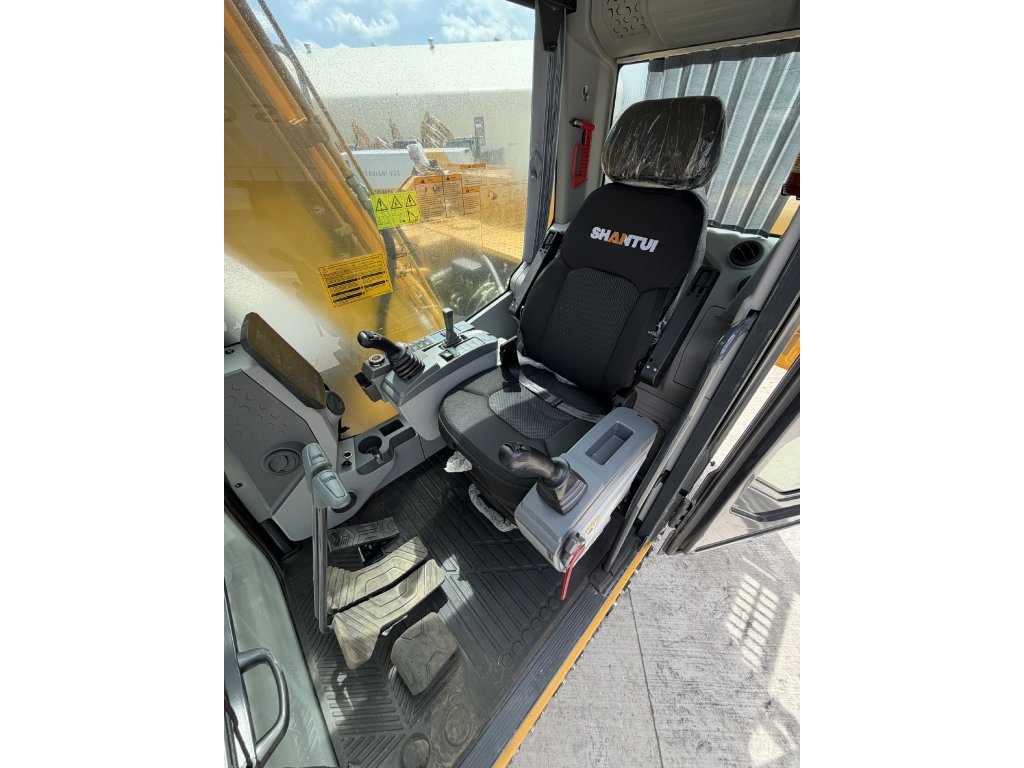

- prostorná a komfortní kabina pro obsluhu
| Kategorie: | Minibagry Shantui |
|---|
Technické parametry bagru SE135
Motor
- Model: Cummins QSF3.8T
- Typ: EFI, vodou chlazený, přeplňovaný
- Počet válců: 4
- Zdvihový objem: 3,8 l
- Emisní norma: Tier 4 / Euro V
- Jmenovitý výkon: 90 kW při 2 200 ot./min

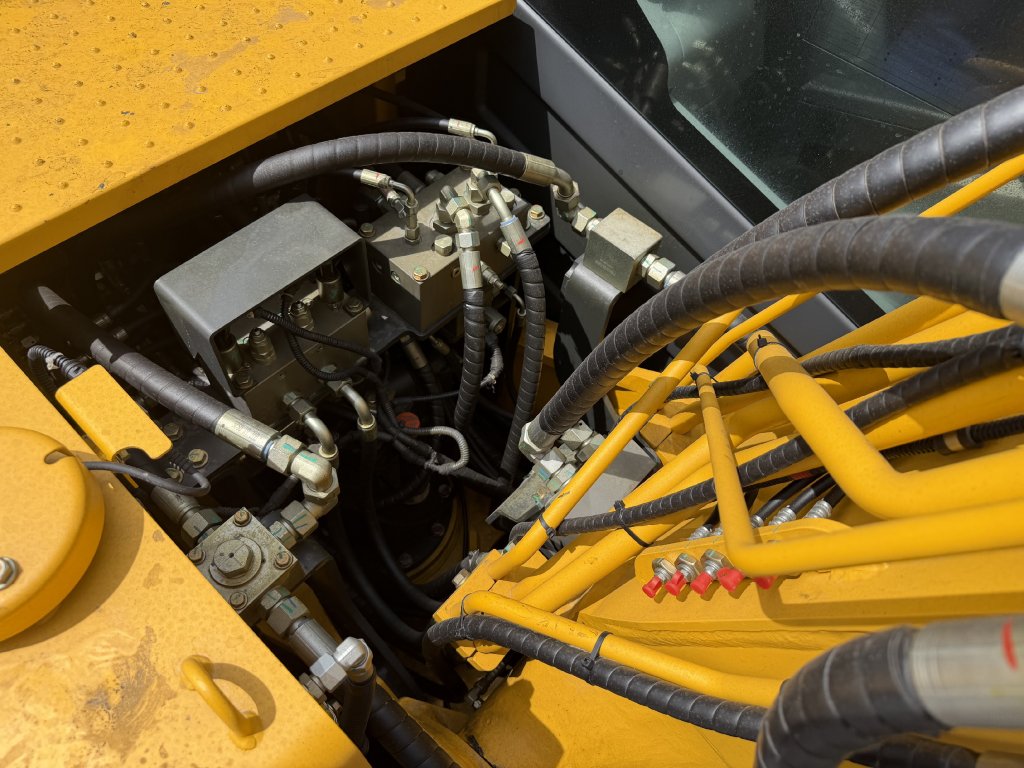

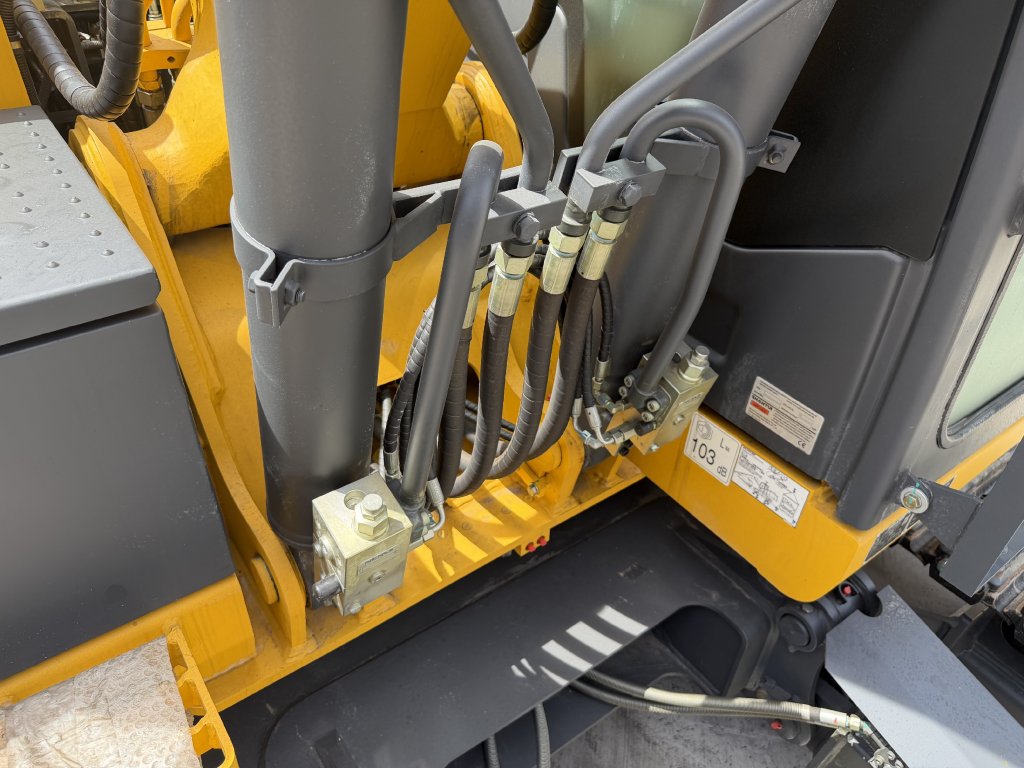

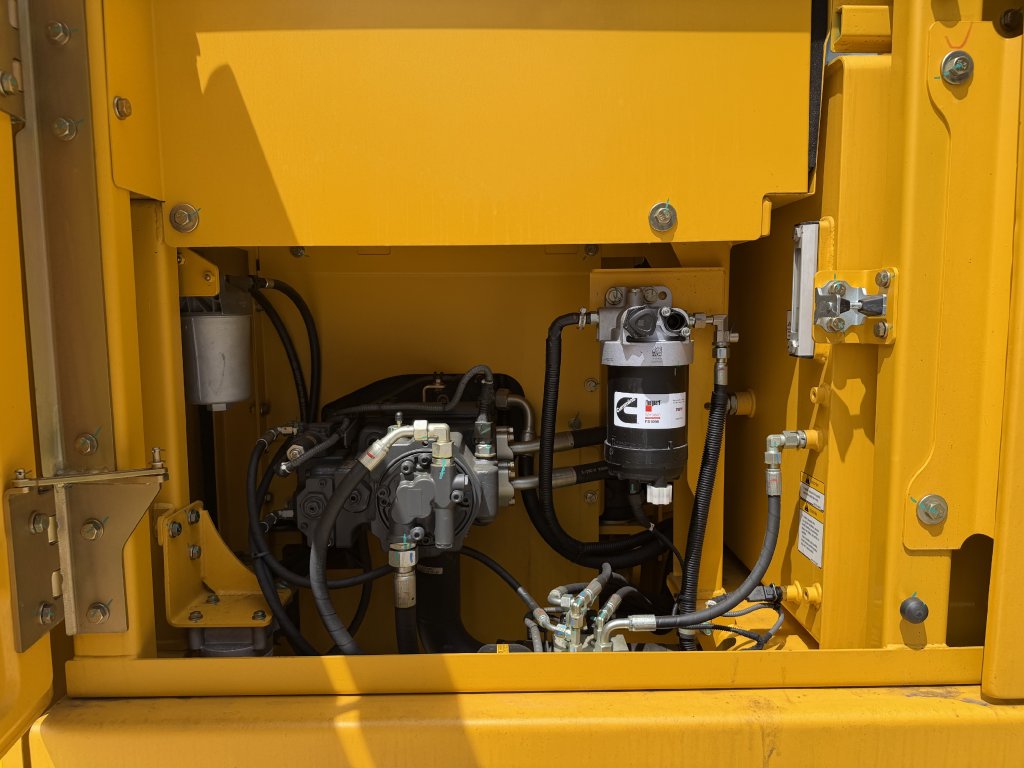

Hydraulický systém
- Čerpadla: 2× pístové variabilní + 1× čerpadlo s pevným průtokem
- Jmenovitý průtok: 2 × 130 l/min
Hloubicí síla (ISO 6015)
- Hloubicí síla lžíce: 97 kN
- Hloubicí síla ramene: 70 kN
Pracovní rozsah
| Parametr | Hodnota |
|---|---|
| Maximální výška hloubení | 8 495 mm |
| Maximální výška vysypávání | 6 060 mm |
| Maximální hloubka hloubení | 5 490 mm |
| Maximální vertikální hloubka hloubení | 4 625 mm |
| Maximální dosah při hloubení | 7 820 mm |
| Maximální dosah při hloubení na úrovni terénu | 8 300 mm |
| Minimální poloměr vytočení pracovního zařízení | 2 445 mm |

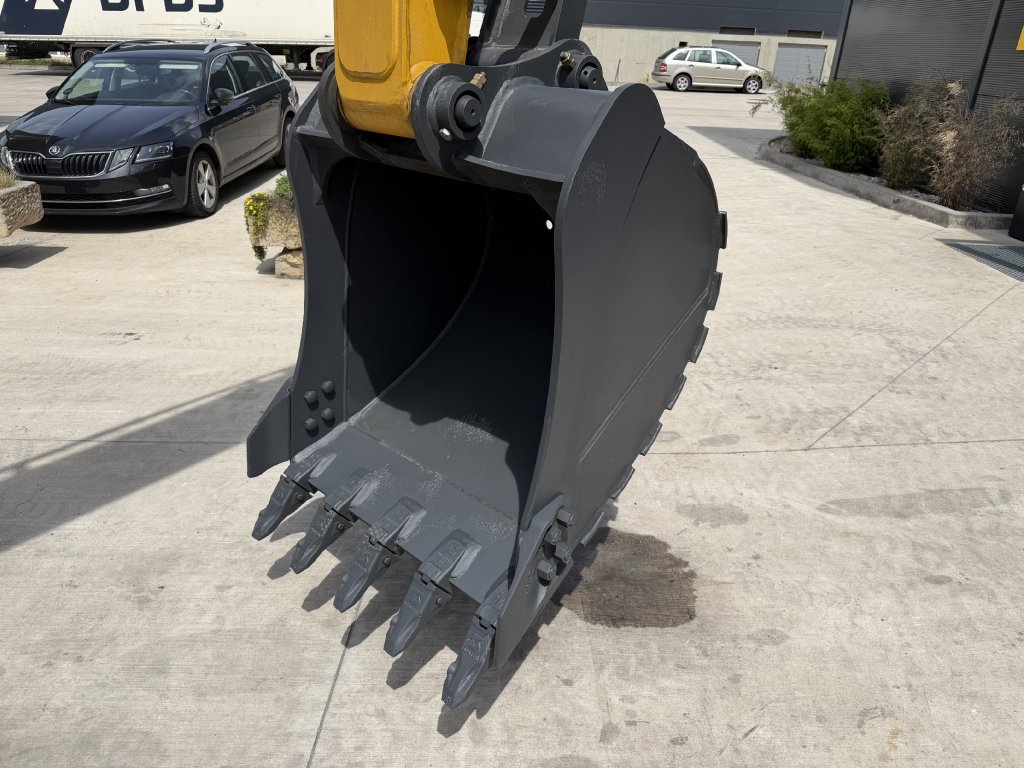

Lžíce
- Typ: Hloubková
- Objem: 0,6 m³
- Rozsah objemu: 0,3–0,65 m³
- Šířka: 1 039 mm

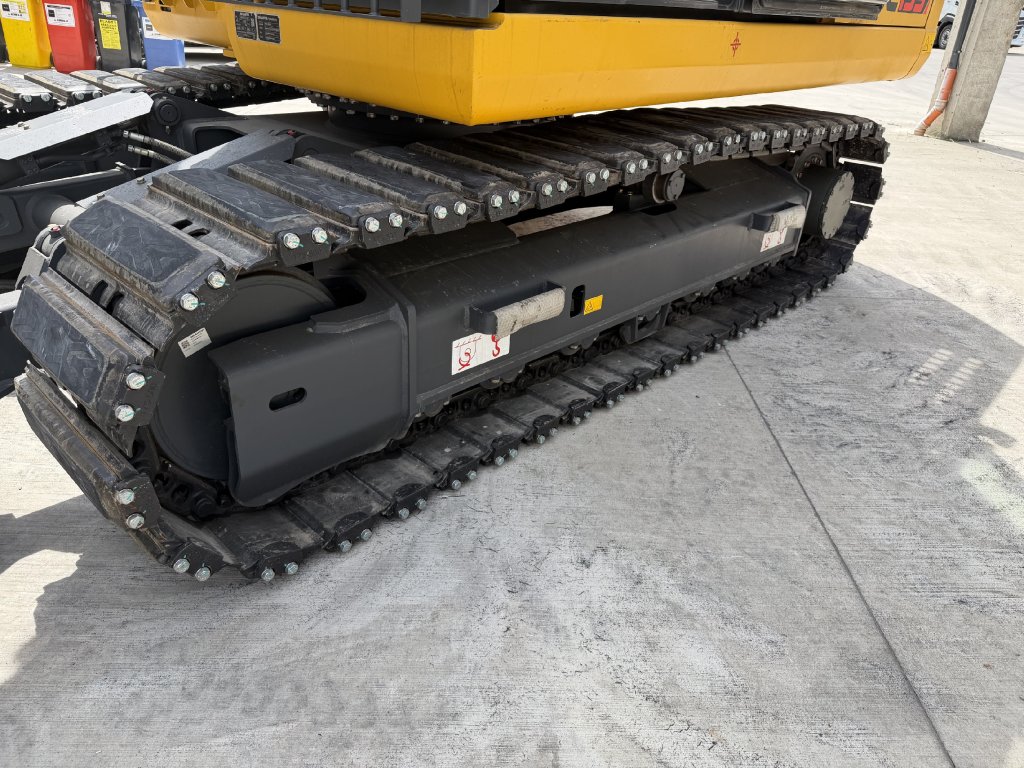

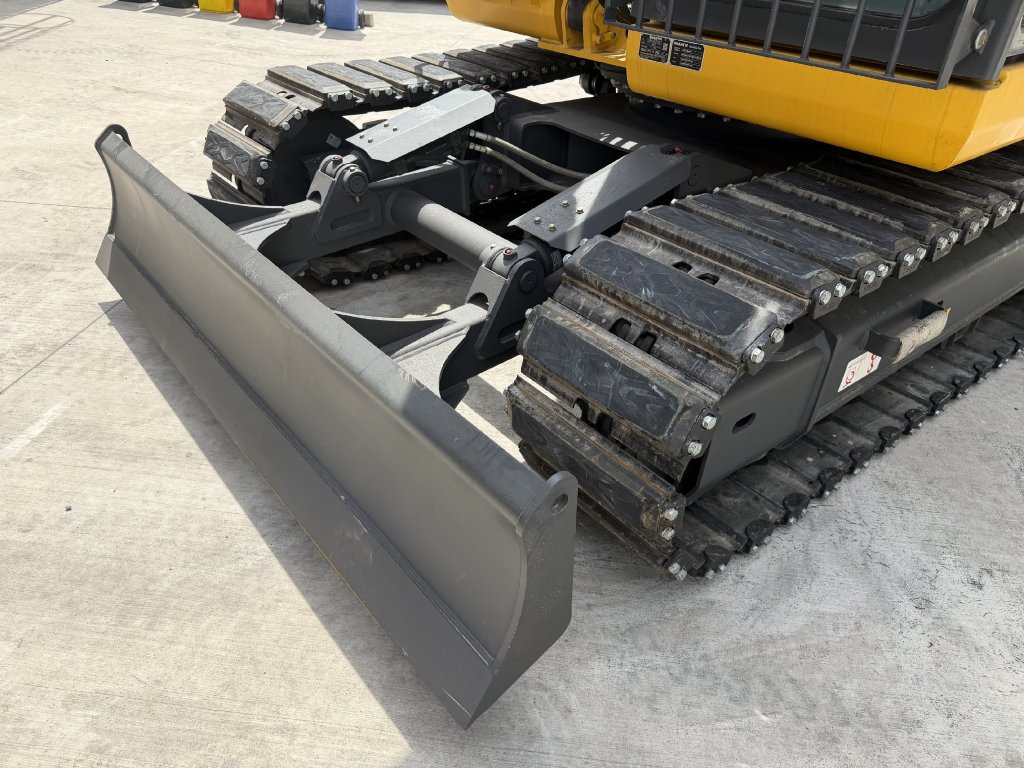

Pojezdový systém
- Typ motoru: Axiální variabilní pístový
- Počet pojezdových rolen: 7 × 2
- Počet nosných kladek: 1 × 2
- Počet článků pásu: 44 × 2
- Rychlost jízdy: 3,2 / 5,4 km/h
- Trakční síla: 18 kN
- Stoupavost: 70 % (35°)
Otočný systém
- Motor otáčení: Axiální pístový
- Rychlost otáčení: 0–10,9 ot./min
- Brzda: Mechanická
Rozměry
| Označení | Parametr | Hodnota |
|---|---|---|
| A | Celková délka | 7 920 mm |
| B | Délka pásů (přeprava) | 4 390 mm |
| C | Výška k hornímu bodu výložníku | 2 860 mm |
| D | Celková šířka | 2 645 mm |
| E | Výška ke střeše kabiny | 3 263 mm |
| F | Světlá výška protizávaží | 915 mm |
| G | Minimální světlá výška | 425 mm |
| H | Poloměr otáčení zádi | 2 380 mm |
| I | Rozvor | 2 700 mm |
| J | Délka pásu | 3 645 mm |
| K | Rozchod pásů | 2 000 mm |
| L | Šířka pásů | 2 500 mm |
| M | Šířka pásové desky | 500 mm |
| O | Šířka otočného rámu | 2 490 mm |
| P/Q | Vzdálenost středu otáčení k zádi | 2 375 mm |
Náplně
| Kapalina | Objem |
|---|---|
| Palivová nádrž | 265 l |
| Chladicí kapalina | 20 l |
| Motorový olej | 12 l |
| Nádrž hydraulického oleje | 177 l |
| Celková kapacita hydraulického systému | 183 l |
Hmotnost
- Provozní hmotnost: 14 620 kg
- Měrný tlak na podloží: 43,8 kPa
Konfigurace stroje
- Výložník: 4 600 mm
- Rameno: 2 500 mm
Jedná se o pásové rypadlo v hmotnostní třídě 14,6 t s motorem 90 kW, lžící 0,6 m³, maximální hloubkou výkopu 5,49 ma dosahem 7,82 m.
